Phương pháp thi công hàn EcoSpeed
Công nghệ hàn EcoSpeed – giải pháp hàn áp lực khí thiên nhiên ưu việt, đạt hiệu quả vượt trội về chi phí, an toàn, dễ vận hành và thân thiện môi trường.
Công nghệ hàn EcoSpeed là kỹ thuật hàn nối đối đầu bằng khí áp lực, sử dụng khí thiên nhiên thân thiện môi trường. Với thiết bị đơn giản, dễ vận hành, công nghệ này đảm bảo hiệu quả thi công cao, kinh tế và an toàn.
Point 1 : Tính thi công

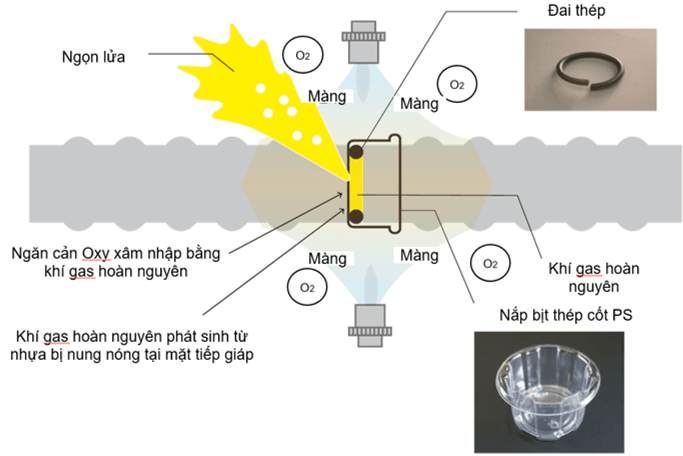

- Sử dụng nắp bịt thép cốt PS Ring để ngăn chặn oxy hoá bề mặt thép trước khi gia nhiệt.
- Khí thiên nhiên kết hợp với Oxy tạo ngọn lửa nung nóng hai đầu thép, sau đó dùng áp lực cơ học để tạo mối nối kim loại vững chắc.
Point 2 : Giám sát bằng mắt thường

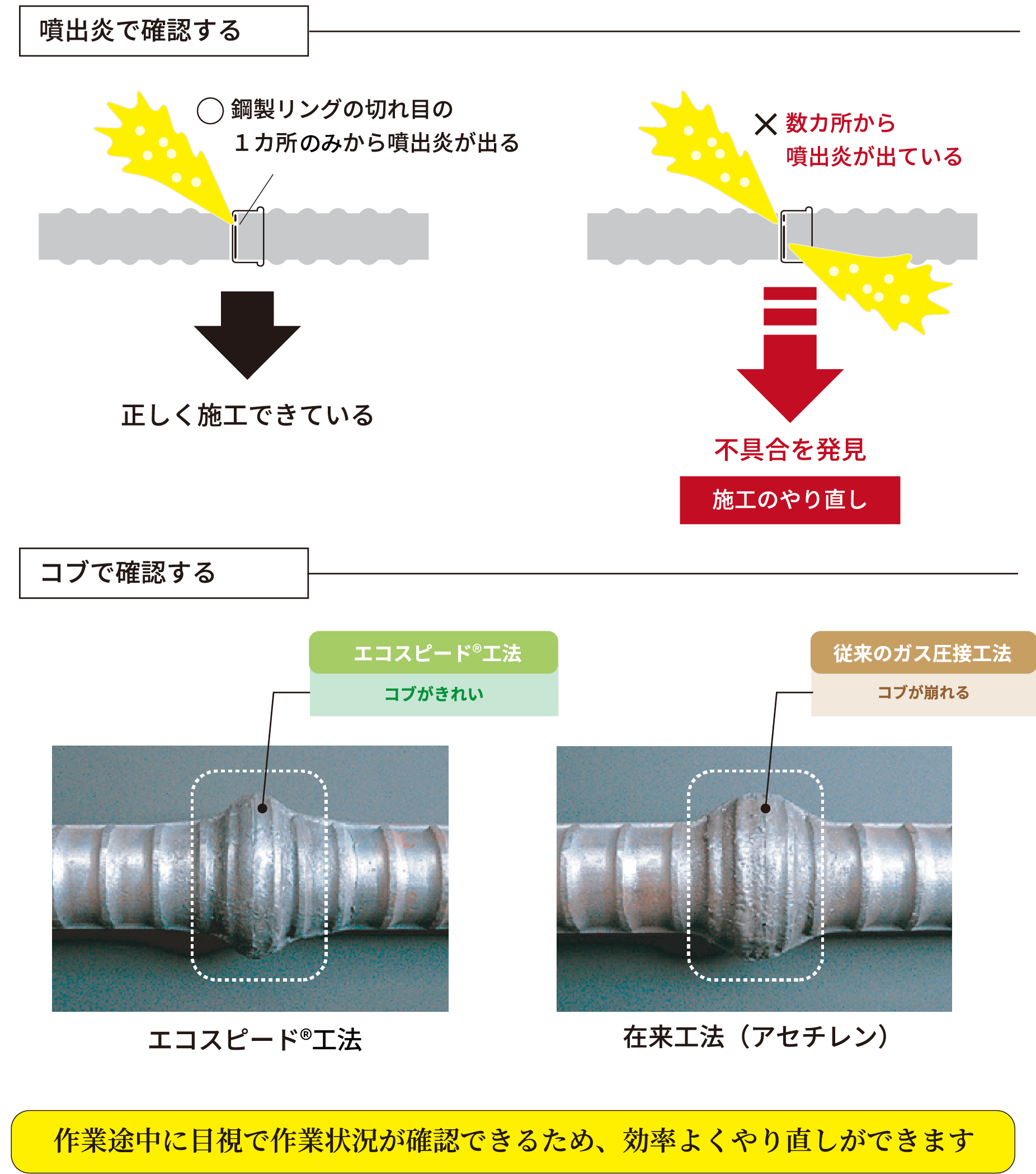

- Trong quá trình gia nhiệt, nhựa dưới đáy PS Ring bay hơi và thoát ra qua “mắt hở” tạo nên ngọn lửa khí dễ quan sát.
- Nếu xuất hiện ngọn lửa này ở nhiều vị trí bất thường (từ hai điểm trở lên), thợ hàn có thể nhận biết ngay, dừng thao tác và thực hiện lại để đảm bảo chất lượng mối hàn.
Point 3 : An toàn
- Khí thiên nhiên chủ yếu là methan (~84%), nhẹ hơn không khí, không dễ gây cháy nổ hay hiện tượng cháy ngược.
- Do đó, phương pháp thi công rất an toàn, giảm thiểu rủi ro so với các phương pháp dùng nhiên liệu hóa thạch nặng như dầu mỏ hay than đá.
Point 4 : Thân thiện môi trường
- Khí thiên nhiên ít chứa tạp chất như lưu huỳnh hay nitơ, không tạo bụi than hoặc khí sulfur oxide trong quá trình đốt.

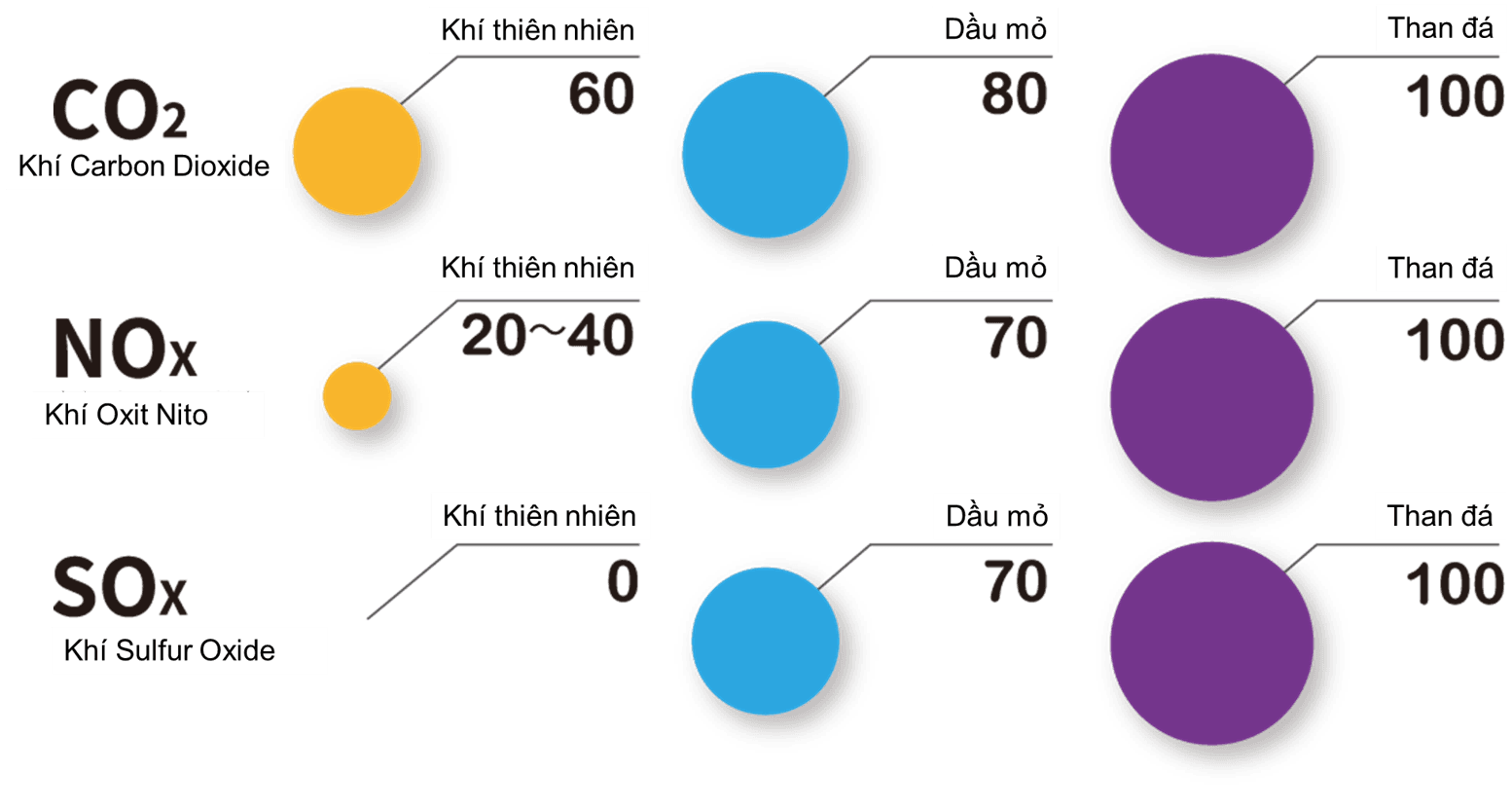

- Trong cùng nhiệt lượng sinh ra, lượng CO₂ phát thải cũng thấp hơn nhiều so với đốt dầu mỏ hoặc than đá, góp phần giảm thiểu tác động môi trường.
Phạm vi ứng dụng công nghệ hàn EcoSpeed
- Công nghệ hàn EcoSpeed tuân theo tiêu chuẩn TCVN 11977-2017: Thép cốt bê tông – Phương pháp thử và tiêu chí chấp nhận mối nối đối đầu bằng khí áp lực.
- Loại thép sử dụng là thép thanh văn theo tiêu chuẩn TCVN 1651-2: Thép cốt bê tông - Thép thanh vằn
- Có thể hàn thép có đường kính từ 18 trở lên, áp dụng cho các mác thép CB300, CB400 và CB500
- Có thể hàn nối hai thanh thép có đường kính liên tiếp nhau hoặc cách nhau một đường kính. Ví dụ: Thép D20 có thể hàn nối với thép D22, thép D25 nhưng không hàn nối với thép D28 được.
Hệ thống công nghệ hàn EcoSpeed
1. Thành phần trong hệ thống công nghệ
- PS Ring (nắp bịt thép cốt): vai trò ngăn oxy hóa bề mặt thép và tạo “mắt hở” để theo dõi quá trình gia nhiệt.
- Nguồn nhiệt: hỗn hợp khí thiệt nhiên — chủ yếu CNG và oxy — tạo ngọn lửa để làm nóng và làm mềm hai đầu thép trước khi ép liên kết
- Thiết bị cơ học tạo áp lực: dùng để ép hai đầu thép nóng chảy lại với nhau, tạo mối hàn kim loại nguyên vẹn
- Gắn PS Ring vào đầu thanh thép.
- Gia nhiệt đầu thanh bằng hỗn hợp khí cháy cho đến khi thép đạt nhiệt độ làm mềm.
- Quan sát "ngọn lửa khí cháy" thoát qua PS Ring — nếu xuất hiện tại nhiều nơi bất thường, dừng và điều chỉnh lại.
- Áp lực cơ học ép nối hai đầu thép tạo liên kết kim loại.
- Công nghệ được chuyển giao từ Nhật Bản và đã được ứng dụng rộng rãi trong các công trình xây dựng.
- Hiện tại chuẩn quốc gia TCVN 11977:2017 đã công nhận phương pháp hàn đối đầu bằng khí áp lực, hỗ trợ việc áp dụng tại Việt Nam.
- Liên kết kim loại nguyên khối, không cần vật liệu phụ — đảm bảo độ bền, an toàn, và chất lượng cao.
- Tiết kiệm chi phí thi công tối thiểu 20–35%, giảm hao hụt cốt thép, hạn chế mật độ cốt thép tại vị trí nối làm tắc bê tông.
- Đơn giản, dễ học nghề (chỉ cần đào tạo 2–3 ngày), thi công nhanh—D20 (34 s), D25 (43 s), D32 (65 s)
- Nâng cao chất lượng thi công, giảm lỗi do thao tác, dễ kiểm soát chất lượng mối hàn.
- Khó thi công trong điều kiện thời tiết khắc nghiệt (mưa lớn, gió mạnh).
- Chi phí đầu tư ban đầu có thể cao; thiết bị nhiều chi tiết, yêu cầu quản lý tốt.
- Cần đào tạo nhân công trước khi vận hành chính thức.
- Công ty hỗ trợ lâu dài về thiết bị, xử lý sự cố và tiến hành demo thi công tại công trình để đảm bảo áp dụng đúng tiêu chuẩn và hiệu quả.

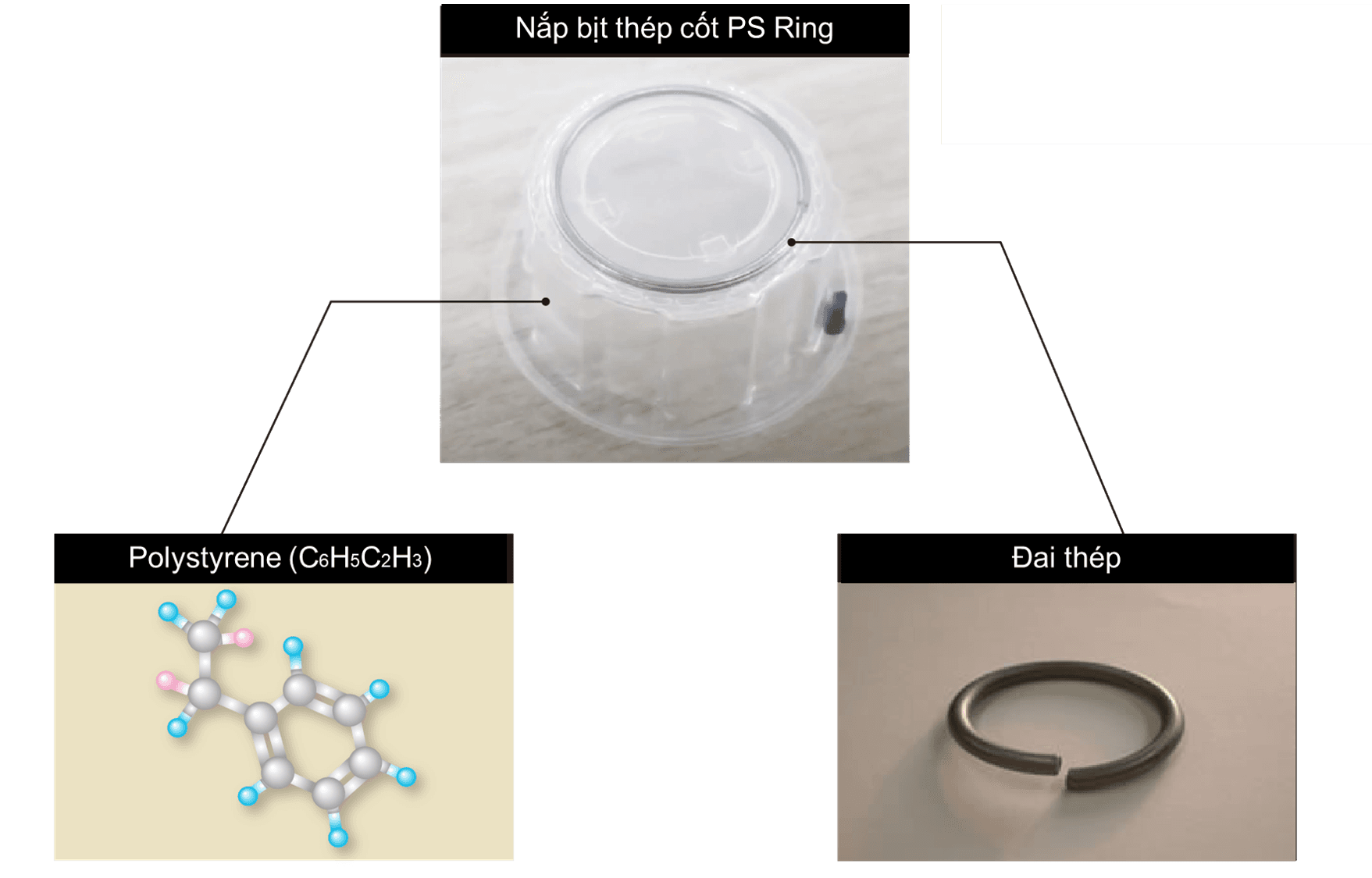

Nắp bịt thép cốt (PS Ring) là bộ phận chuyên dụng được lắp vào đầu thanh thép trước khi hàn, được cấu thành bởi hai bộ phận là nắp Polystyrenen và đai thép.
-
Chức năng chính: ngăn oxy xâm nhập vào vùng hàn, hạn chế hiện tượng oxy hóa và tạp chất trong mối nối.
-
Thiết kế thông minh: khi gia nhiệt, vật liệu nhựa của PS Ring sẽ bay hơi và tạo “mắt hở” giúp quan sát trực tiếp quá trình cháy khí. Nhờ đó, thợ hàn dễ dàng phát hiện bất thường (ngọn lửa xuất hiện ở nhiều điểm) để xử lý kịp thời.
-
Lợi ích: vừa đảm bảo mối hàn chắc chắn và đồng đều, vừa giảm rủi ro thi công và nâng cao độ tin cậy của công nghệ EcoSpeed.
Nắp Polystyrene
Được lắp vào đầu cốt thép trước khi gia nhiệt.
Chức năng:
- Ngăn oxy tiếp xúc trực tiếp với vùng hàn, giảm nguy cơ oxy hóa bề mặt thép.
- Khi bị đốt nóng, vật liệu polystyrene bay hơi, tạo ra “mắt hở” quan sát. Nhờ đó, thợ hàn có thể theo dõi trực tiếp ngọn lửa và nhận biết kịp thời nếu có sự bất thường (ví dụ: ngọn lửa xuất hiện ở nhiều điểm).
Đai thép
Đai thép được đặt dưới đáy PS Ring, luồn vào một đầu thanh thép; khi ghép hai đầu thanh, đai thép nằm đúng ở chính giữa hai đầu, giúp định vị tâm mối nối và ổn định PS Ring trong quá trình gia nhiệt–ép nối.
